2018.5.7電動堆高機電池再生維修實例~2014.9啟用的KOBE/48V/VSIL370電池組的再生修復之2

        經5/9添加PBR開始第一階段再生修復循環過程於5/13/1020停止，期間亦一併降比重調整處理，最終為1.280+/-0.005/30度C，5/14/1210開始放電至1610截止，累計放電時間4小時、放電容量304.7AH、容量比80%以上。容量由原先的60%以下，至少提升20%以上，目前除尚有一單體電池在75%以上之外，其餘約在80%~90%之間，預計第二階段再生修復單體電池容量在85%+/-5%或以上!

5/9添加PBR一景，依比重不同添加後分別補水150ml~700ml

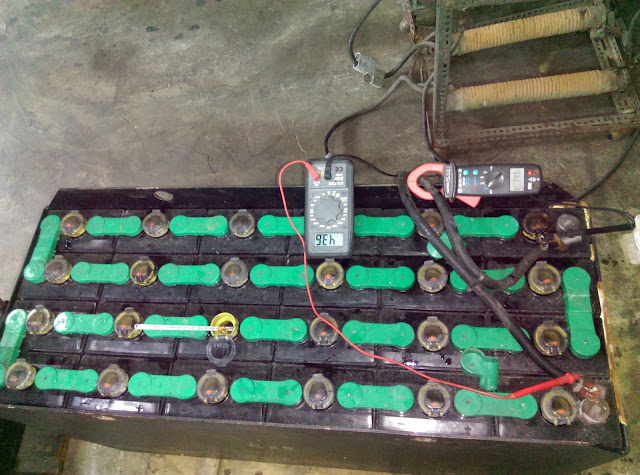

5/14/1210起始放電電壓47.7V、電流77.5A、溫度30度C

1510放電3小時時放電電壓44.4V、電流75.4A、溫度34度C

1540放電3.5小時時放電電壓43.6V、電流74.5A、溫度35度C

1610放電4小時時放電截止，放電電壓42.1V、電流71.8A、溫度35.5度C

5/14編號#C25KOBE48V/370AH電池組第一階段再生修復放電測試紀錄表
