2018.5.17電動堆高機電池再生維修實例~2014.9啟用的KOBE/48V/VSIL370電池組的再生修復

        此組電池與之前入廠再生維修的#C21、#C22、#C25電池組規格相同，都是KOBE/48V/VSIL370，故障狀況大同小異，如補水器不良致電解液外漏形成比重不均，以致形成電池的過放電與過充電!而這組電池雖有酸液外漏的問題，不過比重略高甚為平均充飽電皆在1.280~1.290/32度C，看似正常但是每一單體電池內極板上緣皆懸浮鱗片狀的活性物質，充放電溫度也偏高!
         會形成鱗片狀的鉛屑主因~1.備用電池長期久放沒有更換形成過放電硫酸鉛化，或久久才更換形成硫化內阻變大以致過充，導致活性物質析出結團。2.沒有每日充電且經常性的過度放電重拖使用，以致硫酸鉛化內阻變大，結果如前所說!
         此組電池經再生修復後容量約近80%，是否容量能夠再提升端視電池內部受損程度!有時再生是無法在有限的短時間內完成，嚴重的可能要數星期近月的時間藉充放電以取得電化學的還原與平衡才能再恢復部分容量，實證上亦是如此!

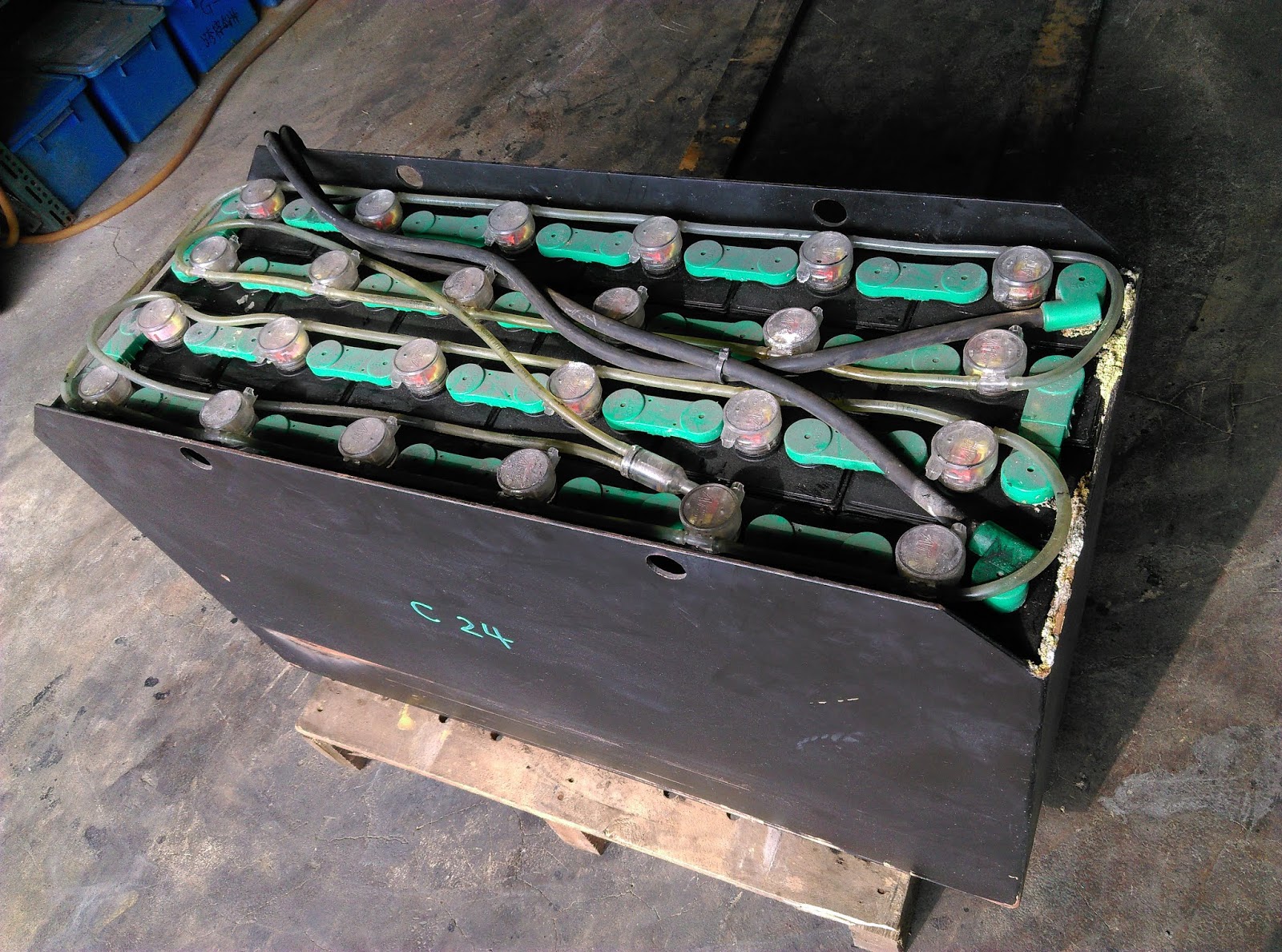

2018.5.17#C24KOBE電池組48V/VSIL370入廠再生修復前一景

5/18在初次放電測試後更換標準液口栓、添加PBR一景，之後開始再生充放電循環

5/23再生修復後第二次充放電測試，0945起始放電電壓47.4V、電流77.3A、溫度31.5度C

5/23/1335放電截止電壓42.0V、電流72.2A、溫度35.5度C

5/23第二次再生後充放電紀錄表，#C24電池組容量將近80%
